Ingebouwde en aparte loopdeur (40mm/60mm)

Aparte doorgang voor personen en goederen

In een Novolux- of Thermo-poort van Novoferm kan een loopdeur worden geïntegreerd. Wij raden echter aan om, indien mogelijk, de doorgang voor mensen en goederen gescheiden te houden. Idealiter is er een vaste doorgangsdeur in de gebouwgevel, onafhankelijk van de sectionaalpoort, of een vaste loopdeur direct naast de sectionaalpoort. Loopdeuren kunnen ook in de sectionaalpoort worden geïntegreerd, maar vormen geen voordeel voor de stabiliteit van de poort.

Bovendien zijn er beperkingen met betrekking tot de breedte, hoogte en drempelhoogte van de loopdeur, waardoor deze mogelijk niet aan de geldende wetten en voorschriften voor vluchtdeuren voldoet. Doe in ieder geval navraag bij de plaatselijke bevoegde instanties, zodat u zekerheid hebt bij uw keuze van de juiste loopdeur.

Deur en poort voor mensen en goederen volledig gescheiden.

Deur en poort voor mensen en goederen gescheiden, maar in dezelfde gevelopening.

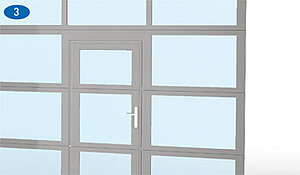

Loopdeur voor mensen, geïntegreerd in de sectionaalpoort voor goederen.

Varianten, opties en toebehoren

Vaste loopdeur naast de sectionaalpoort

Het voordeel van een vaste loopdeur is dat de doorgangen voor personen en goederen volledig van elkaar gescheiden zijn. Dit verhoogt de veiligheid, de gebruikersvriendelijkheid en de stabiliteit van de sectionaalpoort.

Een vaste loopdeur wordt naast de sectionaalpoort in de gebouwgevel ingebouwd.

De vulling en paneelstructuur van de loopdeur en de panelen erboven zijn identiek met de structuur van de sectionaalpoort. Hierdoor vormt deze oplossing architectonisch een aantrekkelijk totaalbeeld.

Kies de juiste deur
Een vaste loopdeur kan ofwel naar binnen, ofwel naar buiten worden geopend. Hierbij hebt u de keuze tussen een DIN-linkse of een DIN-rechtse deur. Indien de loopdeur tegelijk de functie van een vluchtdeur moet hebben, moet de deur in ieder geval naar buiten openen.

Thermisch gescheiden verbinding
De verbinding tussen de secties van de aparte en ingebouwde Novolux 60-loopdeuren is wind- en waterafstotend en thermisch gescheiden. De warmteoverdracht wordt door de speciale isolatieprofielen onderbroken.

Montage achter of in de dagkant
Een sectionaalpoort wordt altijd achter de dagkant gemonteerd. Wanneer u ook een vaste loopdeur in dezelfde gevelopening wilt laten plaatsen, betekent dit dat wij ook deze standaard achter de dagkant installeren. Dit heeft twee voordelen: deur en poort liggen op één lijn en de doorgangsbreedte van de loopdeur bedraagt bij een dagmaat van 1.000 mm, 810 mm (1.000 + 50 - 240 = 810 mm).

Dit leidt tot een visueel aantrekkelijk resultaat en bovendien tot een winst van 60 mm in vergelijking met een montage in de dagkant. Bij de montage in de dagkant liggen de oppervlakken van deur en poort niet in hetzelfde vlak en bedraagt de doorgangsbreedte bij dezelfde dagmaat slechts 750 mm (1000 - 10 - 240 = 750 mm).

In de sectionaalpoort geïntegreerde loopdeur

Indien uw gebouw niet de mogelijkheid biedt om een vaste doorgangsdeur in de gevel aan te brengen, kan Novoferm een loopdeur in de sectionaalpoort integreren.

Wij bieden hiervoor verschillende mogelijkheden, die zowel structureel, visueel als veiligheidstechnisch aan de hoogste eisen voldoen. Geïntegreerde loopdeuren hebben een ingenieus, ingebouwd scharniersysteem, een perfect uitgelijnd sluitsysteem met stabilisatienokken en een ingebouwde veiligheidsschakelaar.

Voor de drempelhoogte zijn drie uitvoeringen mogelijk: 22, 110 en 195 mm.

Geïntegreerde loopdeurcontactschakelaar
De loopdeurcontactschakelaar, die onder het nokgat wordt gemonteerd, is een geïntegreerd veiligheidssysteem, dat garandeert dat de sectionaalpoort niet kan worden bediend, wanneer de loopdeur geopend is.

Stabilisatienokken
De poort wordt door zogenoemde stabilisatienokken in de optimale positie gehouden. Hierdoor zal de deur nooit ‘hangen’ en tegelijk zorgt dit systeem voor een betere afdichting tussen loopdeur en poort. Het magneetcontact van de loopdeurcontactschakelaar zit onder het nokgat.

Positie
Vanwege de stabiliteit van de sectionaalpoort kan een loopdeur niet in de buitenste velden worden geplaatst. De tekeningen tonen waar de deur kan worden aangebracht en waar niet. Loopdeuren kunnen in sectionaalpoorten tot een poortbladbreedte van maximaal 6000 mm worden ingezet.

Visueel aantrekkelijk loopdeurdesign
Novoferm heeft het loopdeurdesign onlangs volledig geoptimaliseerd. Zo werd bijvoorbeeld het scharniersysteem in de sectionaalpoort geïntegreerd, zodat aan de buitenkant geen bevestigingen meer zichtbaar zijn en de standaard Novolux-loopdeurprofielen minder opvallen.

Lage drempelversie 22 mm
Om het struikelrisico te verminderen, ontwikkelde Novoferm de 22mm-loopdeurdrempel, die onder bepaalde voorwaarden aan de eisen voor vluchtdeuren voldoet. De barrièrevrije doorgang is zelfs voor lichte, mobiele transportmiddelen geschikt.

Optioneel: gekleurde loopdeurprofielen
Indien u voor een gekleurde Thermo- of Novolux-sectionaalpoort met geïntegreerde loopdeur kiest, worden de profielen van de loopdeur niet standaard in dezelfde kleur als de poort gelakt. Dit is een optie, die u volgens uw eigen smaak kunt kiezen. Sommigen verkiezen een duidelijk zichtbare loopdeur, terwijl anderen de voorkeur geven aan een minder opvallende loopdeur. Novoferm biedt beide opties aan.

Geïntegreerde loopdeur als vluchtdeur

Indien u de geïntegreerde loopdeur als vluchtdeur wilt gebruiken, dient u de lokale instanties te raadplegen voor de desbetreffende voorschriften. Afhankelijk van het aantal personen dat in het gebouw aanwezig is, bepaalt de wetgever aan welke eisen een vluchtdeur moet voldoen.

Doorgaans beslissen vier criteria of een deur als vluchtdeur geschikt is: de aard van het sluitsysteem, de deurbreedte, de deurhoogte en de drempelhoogte. In principe opent een geïntegreerde loopdeur altijd naar buiten – dit is een voorschrift voor deuren die als vluchtdeur dienen.

Deurbreedte en deurhoogte
Naargelang de lokaal of nationaal geldende richtlijnen schrijven de wetgever en inspectiediensten een minimale deurbreedte en -hoogte voor, indien de loopdeur de functie van een vluchtdeur moet hebben.

22 mm lage drempelversie
Om het struikelrisico te verminderen, ontwikkelde Novoferm de 22mm-loopdeurdrempel, die onder bepaalde voorwaarden aan de eisen voor vluchtdeuren voldoet.

De maximale breedte van een geïntegreerde loopdeur bedraagt 940 mm, de maximale hoogte 2.250 mm. Raadpleeg de lokale instanties, indien de loopdeur de functie van een vluchtdeur moet hebben.

Paniekslot
Loopdeuren die de functie van een vluchtdeur hebben, moeten met een zogenoemd paniekslot uitgerust zijn. Panieksloten zijn in verschillende uitvoeringen verkrijgbaar. Een loopdeur met paniekslot kan altijd met de klink aan de binnenkant worden geopend, zelfs wanneer de nachtschoot gesloten is.

Toebehoren en opties voor loopdeuren

Novoferm investeert veel in de bestaande mogelijkheden om een loopdeur optimaal in een sectionaalpoort te integreren. Hierbij hechten wij veel belang aan veiligheid en gebruikersvriendelijkheid, met bijzondere aandacht voor de visueel zo aantrekkelijk mogelijke uitvoering van scharnieren, schakelaars, sloten en extra sloten. Ook bij de keuze van de drempelhoogte, draairichting, deurafmetingen en deurpositie geven wij u graag uitgebreid advies.

In het Novoferm-assortiment van sloten voor loopdeuren vindt u zes types:
twee normale sloten en vier panieksloten (voor het geval de loopdeur ook als vluchtdeur dient).

Normale sloten

Slot met klink aan beide zijden
Slot met vaste handgreep aan de buitenkant en klink aan de binnenkant

Panieksloten

Paniekslot met vaste handgreep aan de buitenkant en klink aan de binnenkant (paniekfunctie E)
Paniekslot met klink aan beide zijden (gedeeld krukgat, paniekfunctie B)
Paniekslot met vaste handgreep aan de buitenkant en duwstang aan de binnenkant (paniekfunctie E)
Paniekslot met klink aan de buitenkant (gedeeld krukgat) en duwstang aan de binnenkant (paniekfunctie B)

Naargelang de situatie schrijft de brandweer het gebruik van panieksloten voor.

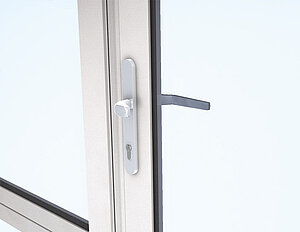

Paniekslot met paniekfunctie E
Bij een paniekslot type E kan de deur aan de binnenzijde altijd met een sleutel worden ver- en ontgrendeld. Zowel de dag- als nachtschoot worden met de klink bediend. De paniekontgrendeling mag alleen worden gebruikt, wanneer er geen sleutel in de cilinder zit. Aan de buitenzijde kunnen nacht- en dagschoot alleen met een sleutel worden bediend. Na gebruik van de paniekfunctie blijft de nachtschoot in de sluitstand. Gebruik dit slot, indien de loopdeur als vluchtdeur dient, maar overdag niet als ingang mag worden gebruikt.

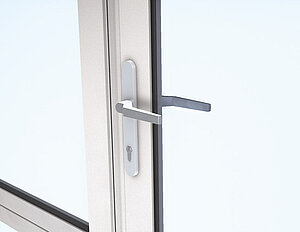

Paniekslot met paniekfunctie B
De bediening van een paniekslot type B functioneert aan de binnenzijde hetzelfde als bij paniekslot type E. Buiten is echter een klink aangebracht, die vergrendeld of ontgrendeld kan worden. Op die manier kan de deur, indien u dat wenst, overdag als ingang worden gebruikt. Het slot werkt als volgt: de loopdeur kan aan de buitenzijde altijd met een sleutel worden ver- en ontgrendeld. Wanneer de nachtschoot bediend en met de sleutel gesloten wordt, wordt de buitenklink ontkoppeld en heeft het gebruik ervan geen effect meer. Ook wanneer de paniekfunctie wordt gebruikt en de nachtschoot in het slot zit, blijft de buitenklink ontkoppeld. Na gebruik van de paniekfunctie blijft de nachtschoot in de sluitstand. Het slot kan pas weer met de buitenklink worden bediend, nadat de cilinder met de sleutel bediend werd, waardoor de buitenklink weer bruikbaar wordt.

Ingebouwde loopdeur met gekleurde profielen
Indien u voor een gekleurde Thermo- of Novolux-sectionaalpoort met geïntegreerde loopdeur kiest, worden de profielen van de loopdeur niet standaard in dezelfde kleur als de poort gelakt. Dit is een optie, die u volgens uw eigen smaak kunt kiezen. Sommigen verkiezen een duidelijk zichtbare loopdeur, terwijl anderen de voorkeur geven aan een minder opvallende loopdeur. Novoferm biedt beide opties aan.

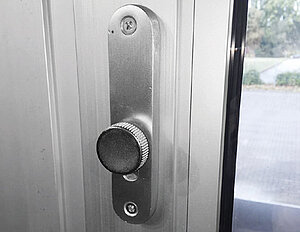

Extra sloten
Voor nog meer veiligheid kunt u twee extra sloten laten aanbrengen in de bovenste en onderste sectie van de deur. Alle cilindersloten worden met dezelfde sleutel bediend. De extra sloten hebben draaiknoppen, zodat deze sloten aan de binnenzijde zonder sleutel kunnen worden geopend.
