AANDRIJVINGEN EN BESTURINGEN

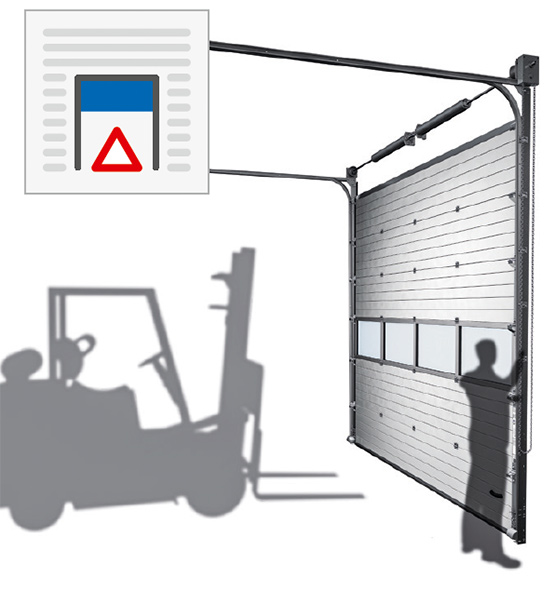

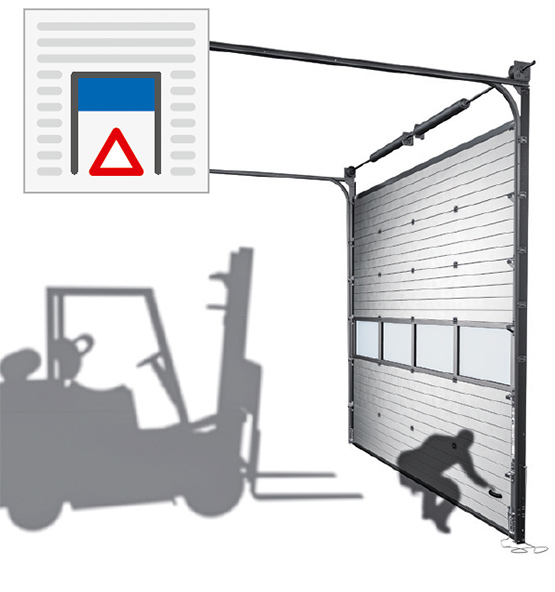

TREKKOORD
Als de poort niet groter is dan 16m² en en gebruikt u hem maar sporadisch? Dan kan bediening met een trekkoord voldoende zijn. Beschikbaar als Trekkoord met overbrengingsverhouding 1:1. Dit vergt wel een zekere fysieke inspanning.
De kans bestaat dat de poort niet geheel of onvoldoende opent, wat schade tot gevolg kan hebben. Het is niet mogelijk om de openingspositie vast te zetten.

KETTINGHASPEL  [1:1]
Een kettinghaspel (overbrengingsverhouding 1:1) is handiger dan bediening met een trekkoord. Dit heeft echter alleen zin voor poorten die niet vaak worden gebruikt (tot 12m²) vanwege het gewicht van de poort. Een kettinghaspel heeft ook de voorkeur omdat het trekkoord bij gesloten deur op de grond ligt en aanzienlijk sneller slijt dan de kettinghaspel. Deze optie is alleen mogelijk met sommige hef- en verticaal beslagen. Vraag uw Novoferm adviseur naar de mogelijkheden.

KETTINGHASPEL [1:4]
Een kettinghaspel met overbrengingsverhouding 1:4 vereist veel minder inspanning dan bediening met een trekkoord of 1:1 haspelketting. Het systeem - geschikt voor sectionaalpoorten tot 30m² - biedt als bijkomend voordeel dat de poort in de gewenste positie kan worden vastgezet.

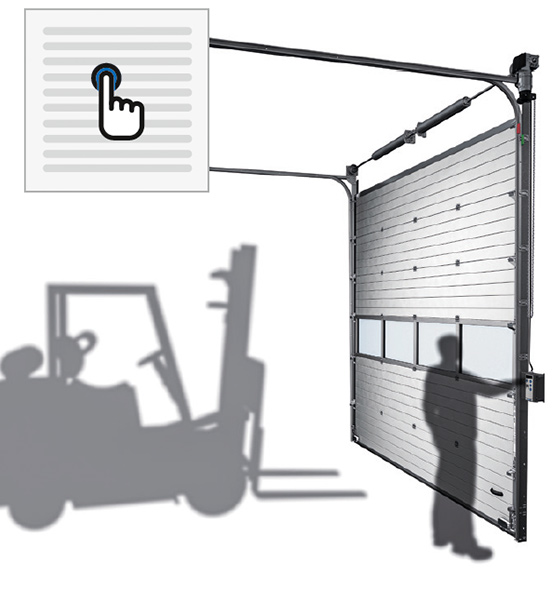

DODEMANS BEDIENING
Dit systeem is bijzonder geschikt voor poorten die zelden gebruikt worden. De poort wordt geopend door één keer op een knop te drukken. Om de poort te sluiten moet de bedieningsknop echter ingedrukt blijven tot de poort helemaal gesloten is. Op deze manier moet de persoon die de poort bedient blijven opletten of er geen gevaarlijke situaties ontstaan.

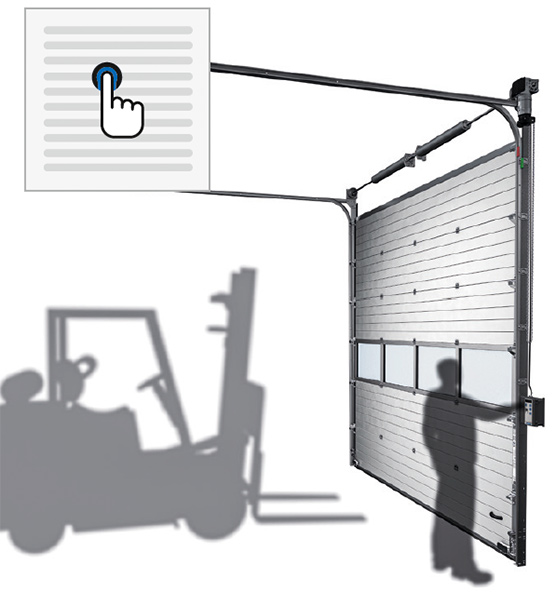

IMPULS BEDIENING
Wordt de poort vaak gebruikt? Dan is impuls bediening aan te raden. Eén keer kort drukken opent de poort tot de ingestelde eindpositie. Na een ingestelde tijd sluit de poort automatisch zonder dat u de schakelaar hoeft vast te houden. De sluitkant van de poort bevat een sluitkantbeveiliging of een contactstrip voor obstakeldetectie.

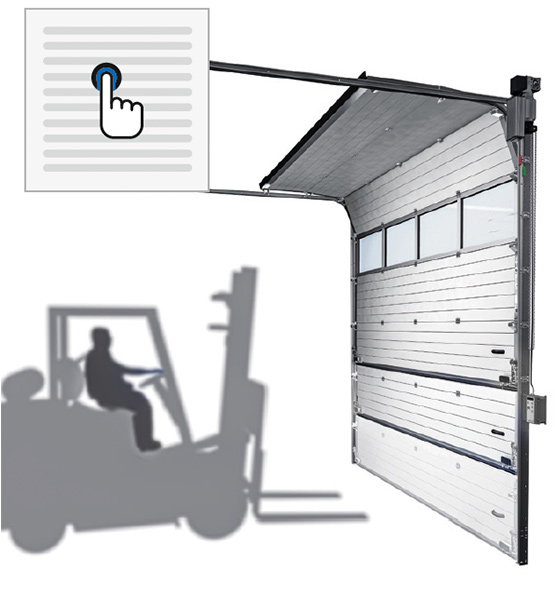

AFSTANDSBEDIENING
Voor veelgebruikte poorten is een afstandsbediening de ideale manier van bedienen. Hiermee kan aanzienlijke tijdwinst behaald worden. De heftruckchauffeur kan immers op zijn voertuig blijven zitten en de poort al op afstand openen en sluiten. Bij deze optie wordt de poort extra uitgerust met een stationaire fotocelbeveiliging.

Het systeem is verkrijgbaar in twee versies: met directe omvormer (opent met 0,2 - 0,4 m/s) of met frequentieomvormer (opent met max. 0,6 m/s). Een hoge openingssnelheid is ideaal voor hoge poorten die vaak worden bediend; beide varianten sluiten op normale snelheid.

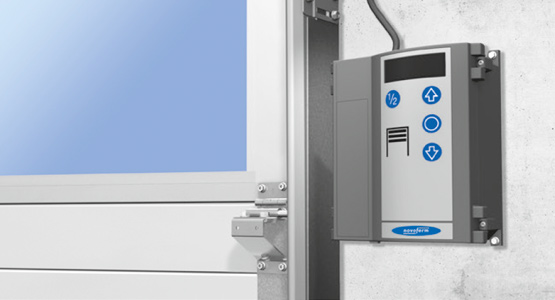

De T100 besturing heeft een in het deksel geïntegreerd display, 3-knops bediening, een knop voor halve hoogte opening en alle benodigde aansluitingen voor onderloopbeveiliging, lichtgordijn, slapkoordschakelaars en loopdeurschakelaars. Bovendien kunnen functies zoals automatisch sluiten of deurvergrendeling worden geprogrammeerd. Hij is geschikt voor een motorvermogen tot 3 KW. Er zijn veel aansluitmogelijkheden voor extra bedieningselementen beschikbaar.

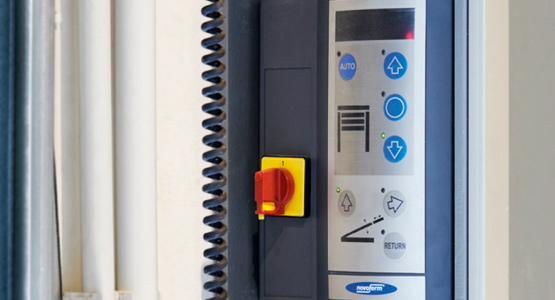

De gecombineerde besturing kan worden gebruikt om een industriële sectionaalpoort en een dockleveller gelijktijdig te bedienen. In het bovenste gedeelte kunt u de industriële poort bedienen, in het onderste gedeelte de dockleveller. Deze besturing heeft ook een display en is geschikt voor het aansluiten van diverse accessoires, zoals een wegrijbeveiliging, verkeerslichten of een sleutelschakelaar.

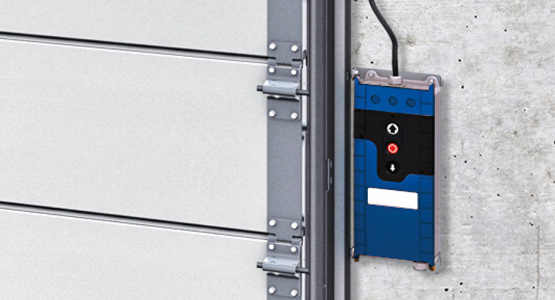

De TS971/ TS981 besturingen zijn impulsbesturingen voor de NovoSpeed Thermo en FU aandrijvingen (TS971 ook verkrijgbaar als dodemansbediening). Ze hebben een in het deksel geïntegreerd display, een 3-knops bediening en aansluitingen voor onderloopbeveiliging, lichtgordijn, slapkoordschakelaars en loopdeurschakelaars. Functies zoals automatisch sluiten of deurvergrendeling kunnen ook worden geprogrammeerd. Ze zijn geschikt voor een motorvermogen van 3 KW. De TS981 besturing kan ook worden gebruikt als interlock besturing met meerdere deuren of in verkeerslichtmodus.

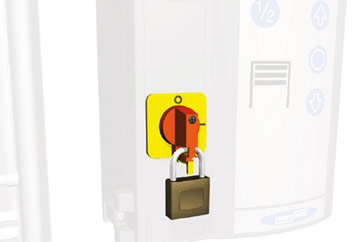

UITSCHAKELBARE HOOFDSCHAKELAAR
Wanneer er onderhoud wordt gedaan aan de poort, kan de stroom worden uitgeschakeld met de hoofdschakelaar. Door deze schakelaar extra te beveiligen met een door de klant geleverd hangslot, kan worden voorkomen dat derden de stroom per ongeluk weer inschakelen tijdens onderhoud.

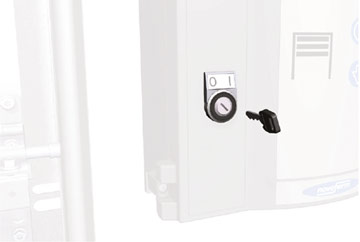

MINISLOT
Het minislot wordt gebruikt om het toetsenbord van de besturingseenheid uit te schakelen om onbevoegde bediening van de poort te voorkomen. Alleen bevoegde personen hebben een sleutel waarmee de poort kan worden bediend nadat deze is ingeschakeld.

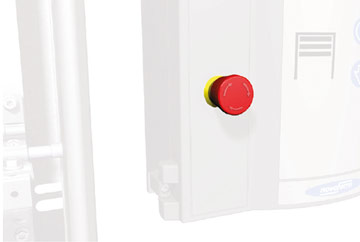

NOODSTOP-SCHAKELAAR
In het geval dat lokale, land-specifieke of internationale wetgeving voorschrijft dat een elektrisch aangedreven sectionaalpoort gestopt moet kunnen worden door middel van een noodstop, biedt Novoferm de mogelijkheid om een noodstopschakelaar te installeren op het bedieningsgedeelte.

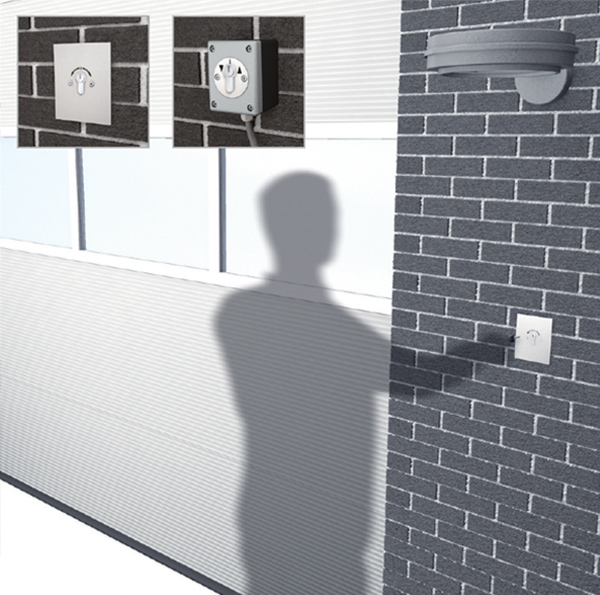

SLEUTELSCHAKELAAR
Een sleutelschakelaar kan op de buitenmuur worden gemonteerd. Zo kan de poort van daaruit worden bediend. Er zijn twee versies: een inbouwversie en een opbouwversie.

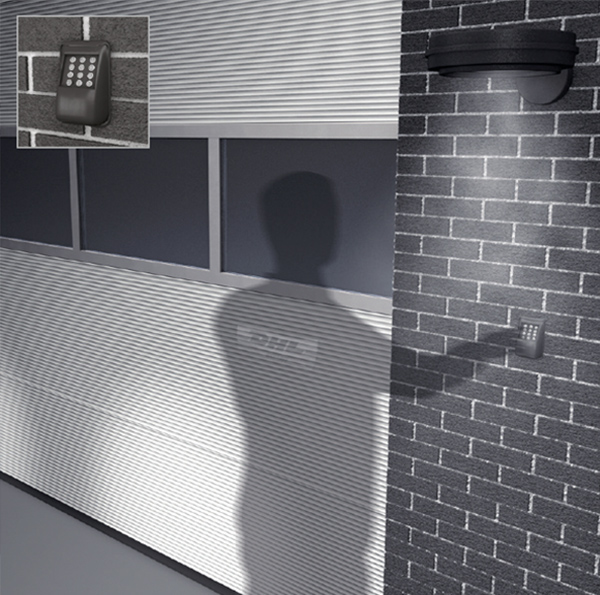

ELECTRONISCH CODE-PANEEL
Om de poort op elk moment en de klok rond te kunnen openen, kan de poort worden bediend met een code-clavier. Dit is een bijzonder praktische oplossing wanneer dag en nacht toegang nodig is, bijvoorbeeld bij ophaal- of afleverpunten van transport- en koeriersbedrijven.

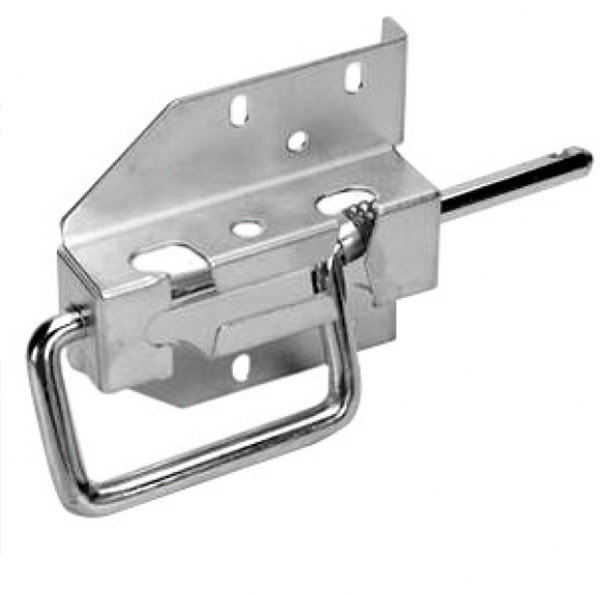

SCHUIFGRENDEL
Poorten met handmatige bediening zijn standaard uitgerust met een mechanische, veer belaste schuifgrendel in de looprails.

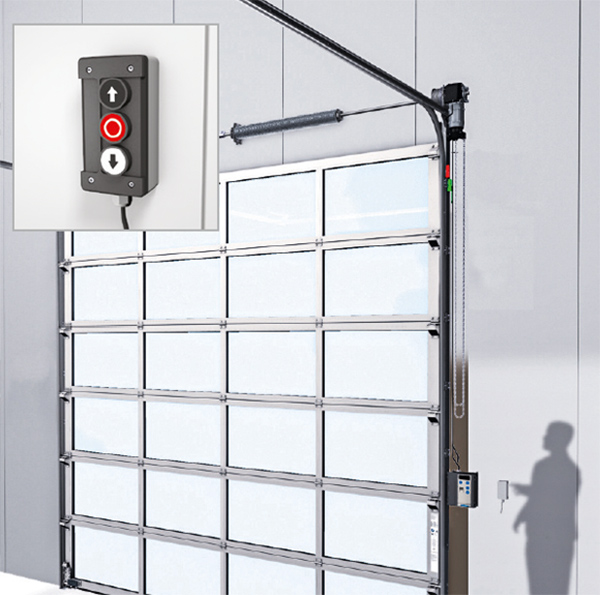

EXTRA BEDIENINGSPANEEL
Als een poort vanuit meerdere ruimtes moet worden bediend of als er een bediening op afstand nodig is, bijvoorbeeld vanuit een portiersloge, is een extra bedieningspaneel de oplossing. Alle knoppen op de besturing zijn ook beschikbaar op dit praktische open/stop/dicht-bedieningspaneel.

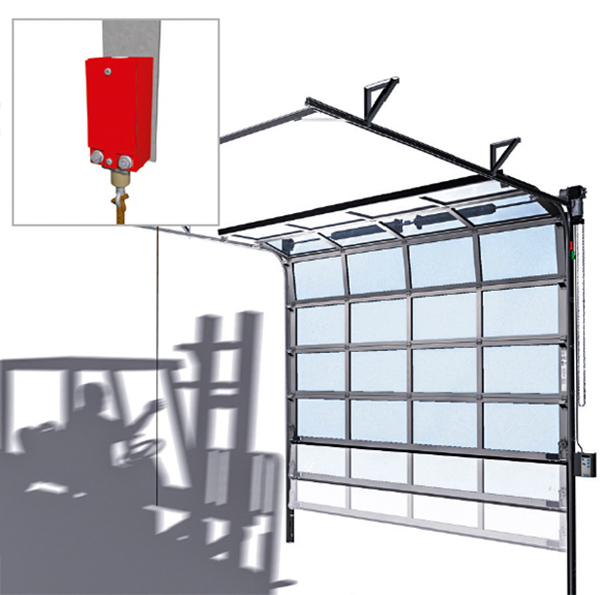

TREKSCHAKELAAR
De poort kan met de trekschakelaar worden bediend vanaf de vorkheftruck, zonder dat de bestuurder hoeft af te stappen. Deze oplossing is ideaal als veel werknemers de poort gebruiken en u niet zoveel handzenders wilt verdelen. De trekschakelaar wordt vaak gemonteerd op een giek, een paar meter voor of achter de poort.

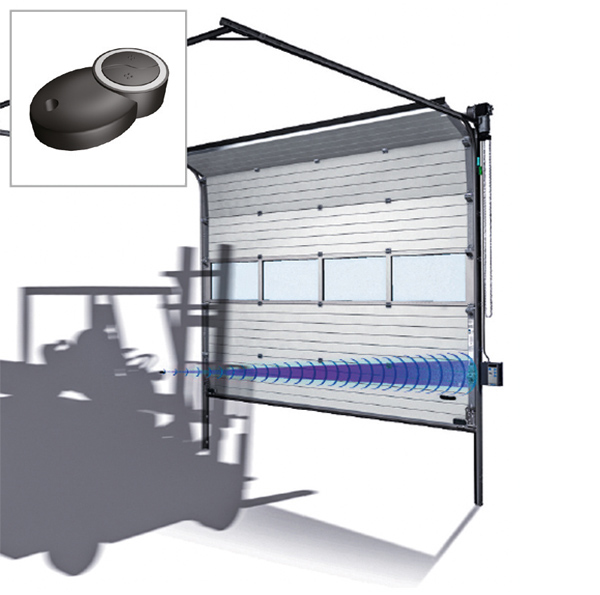

AFSTANDSBEDIENING (433 MHZ)
Onze sturing kan eenvoudig worden uitgebreid tot een systeem met afstandsbediening. Er is keuze tussen standaard 1-, 2- of 4-kanaals handzenders, waarmee twee of vier verschillende deuren kunnen worden bediend. Bij de optie automatisch sluiten, moet de poort ook worden uitgerust met een vaste fotocel.

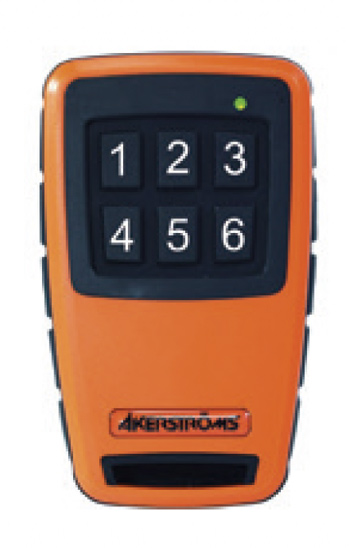

Akerstroms M6

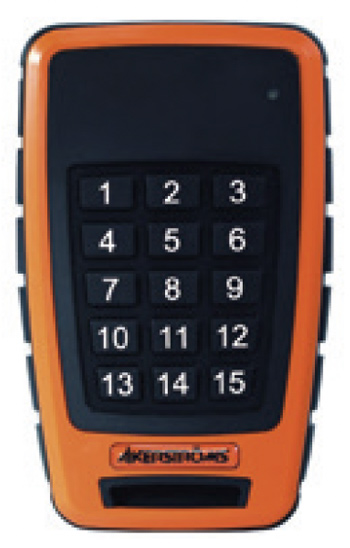

Akerstroms L15

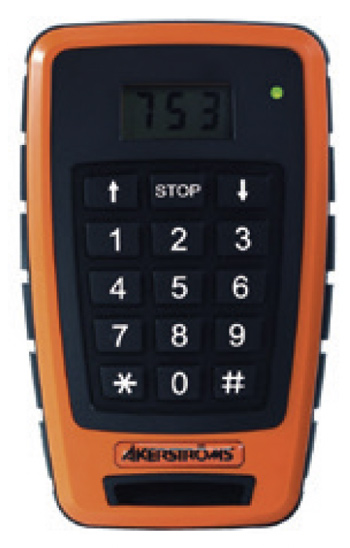

Akerstroms L99

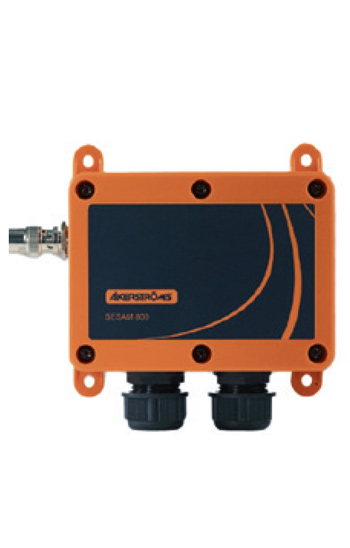

Akerstrom's muurontvanger

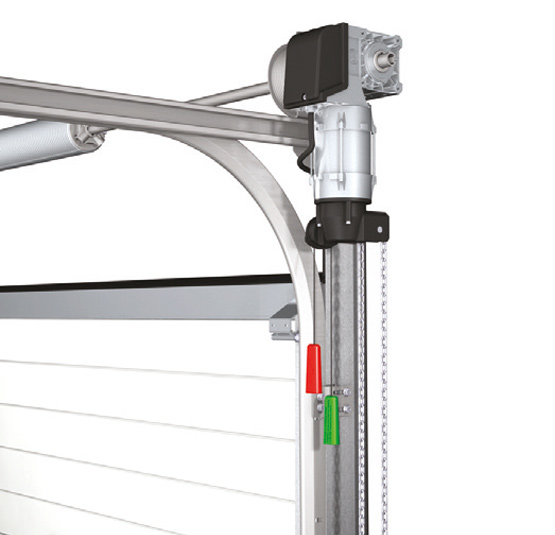

NOODBEDIENING
Alle aandrijfsystemen zijn standaard uitgerust met mechanische noodbediening van de elektromotor. Hierdoor kan de sectionaalpoort zelfs worden geopend als de stroom uitvalt. De functie moet handmatig worden in- en uitgeschakeld met bedieningskabels.
De aandrijving kan dan worden bediend met behulp van de ketting.

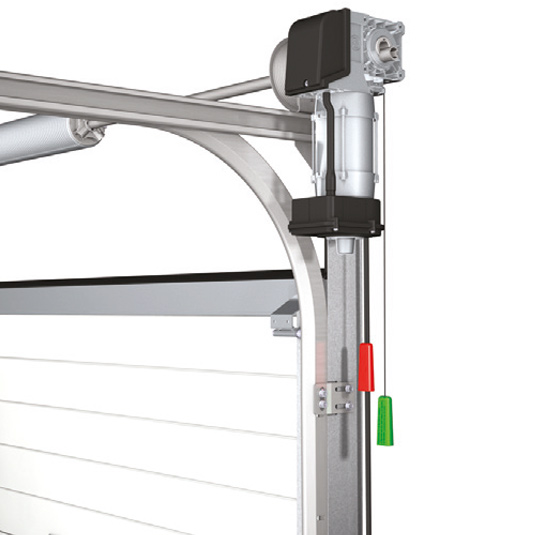

AANDRIJVING MET QUICK RELEASE
Een aandrijving met quick-release ontgrendeling is ook mogelijk. In dit geval wordt de aandrijving losgekoppeld van de aandrijfas met behulp van de schakelkabels. Zo kan de sectionaalpoort in geval van een storing sneller met de hand worden geopend.

Uiteraard is een sectionaalpoort met quick-release voorzien van een veerbreukbeveiliging.
