Snelroldeuren voor binnengebruik

Efficiënt werken betekent rendabel werken. De snellooppoorten van Novoferm helpen uw logistiek te verbeteren. Novoferm biedt voor bijna iedere situatie een oplossing op maat. Onze interne onderzoeks- en ontwikkelingsafdelingen reageren aandachtig op wijzigingen van de eisen waaraan snellooppoorten moeten voldoen.

Overtuig u zelf!

Uw voordelen in één oogopslag

Ontwikkeld als toepassing voor alle mogelijke situaties
Met twee trekveren voor de balancering
Tot max. 8 m²
Windweerstand: klasse 0 of 1
Openingssnelheid tot max. 2 m/s met frequentieregeling
Aan weerszijden aanrijdbaar en zelfherstellend
Makkelijke montage dankzij de voorgemonteerde elementen
Gering gewicht door aluminium looprails
Naar keuze met flexibele of vaste onderbalkconstructie

NovoSpeed Retail

Ontwikkeld voor de detailhandel

Een supermarkt moet er tegenwoordig ook ‘super’ uitzien. De aangeboden producten moeten aantrekkelijk en smakelijk worden gepresenteerd. De NovoSpeed Retail maakt het totaalbeeld compleet. De snelrolpoort is met 2 m/s niet alleen een van de snelste poorten in zijn soort, maar opent en sluit bovendien nagenoeg geruisloos. En met zijn kunststof afdekking ziet de NovoSpeed Retail er nog zeer goed uit ook.

Voordelen in één oogopslag

Ontwikkeld voor de detailhandel
Voor toepassingen tot 2.250 mm breedte en 2.600 mm hoogte
Max. 5,85 m²
Poortbladgewicht: 650 g/m²
Poortbladdikte: 0,7 mm
Poortbladdikte met opdruk: 0,9 mm
Windweerstand: klasse 1
Openingssnelheid: 2 m/s met frequentieregeling
Sluitsnelheid: 0,5 m/s
Optioneel met individueel bedrukt poortblad verkrijgbaar

Details over de NovoSpeed Retail

De beste oplossing voor uw zaak!

De buismotor, die ook bij de standaarduitvoering inbegrepen is, zorgt voor een elegante look en neemt minder ruimte in beslag. Indien u het poortblad dan ook nog van uw logo of een andere individuele opdruk voorziet, is dat het puntje op de i.
In gebouwen waar veel klanten komen, zoals bijvoorbeeld in supermarkten, is veiligheid natuurlijk van het grootste belang. De NovoSpeed Retail beschikt in de standaarduitvoering over een Flex Edge-onderbalk en kan met een mechanische noodontgrendeling of automatische noodopening worden geleverd. Deze garanderen de veiligheid bij een stroomuitval.

Opties

Flex Edge- of aluminium onderbalk
Tegengewicht in plaats van veer voor de balancering
Geïntegreerde industriële aandrijving (buismotor)
Meerdere fotocellen in de zijgeleidingen
Mechanische noodontgrendeling
Automatisch openen bij stroomuitval
Poortblad met een opdruk naar keuze

Productkenmerken

Windweerstand: klasse 1
Compacte constructie van zijgeleidingen en afdekkingen
In één richting zelfherstellend

Kleuren

RAL-kleuren

1003, 2009, 3020, 5005, 7038, 9003, 9004

Technische gegevens

Model	Retail
Binnenpoort	•

T100R FU met frequentieregeling
Openingssnelheid in m/s (ca.)	2
Sluitsnelheid in m/s (ca.)	0,5

Veiligheidsuitrusting volgens EN 13241	•
Windweerstand	klasse 1
Windbestendigheid	3 (12 - 19 km/h)
Windbescherming	blokken

Poortafmetingen
Breedte max. in mm	2.250 mm
Hoogte max. in mm	2.600 mm
Maximale oppervlakte in m²	5,85

Inbouwmaten
Aandrijfzijde dagbreedte + mm	200 / 325
Lagerzijde dagbreedte + mm	200 / 250
Hoogte daghoogte + mm	430
Breedte met beschermkap dagbreedte + mm	310 / 460
Hoogte met beschermkap daghoogte + mm	400
Diepte met beschermkap uit de wand = mm	410
T100R FU 1,5 kW (IP65)	•

Anticrash-systeem, zelfherstellend	• (1 zijde)
Poortconstructie zelfdragend	•
Poortblad (transparante lichtstrook of vensters)	0,8 / 3 mm
Poortblad (gekleurd pvc)	0,7 / 1,2 / 3 mm
Materiaal/oppervlak	verzinkt staal
In RAL-kleur verkrijgbaar	•

Aandrijving en besturing
Elektronische eindschakelaar DES	•
Aansluitspanning	1 x 230 V, N, PE
Elektrische zekering	16 A traag
Aansluitspanning (1-fasig) 230 V	•
Besturing met hoofdschakelaar uitschakelbaar	•
Noodstop	•
Bescherming van de vrije opening (fotocel + randbeveiliging)	• / -
Radardetector	•

Noodopening
Contragewicht/veer	•
B-rem	•
Mechanische noodopening	•
UPS met FU-besturing, 230 V	•

Potentiaalvrije contacten	2

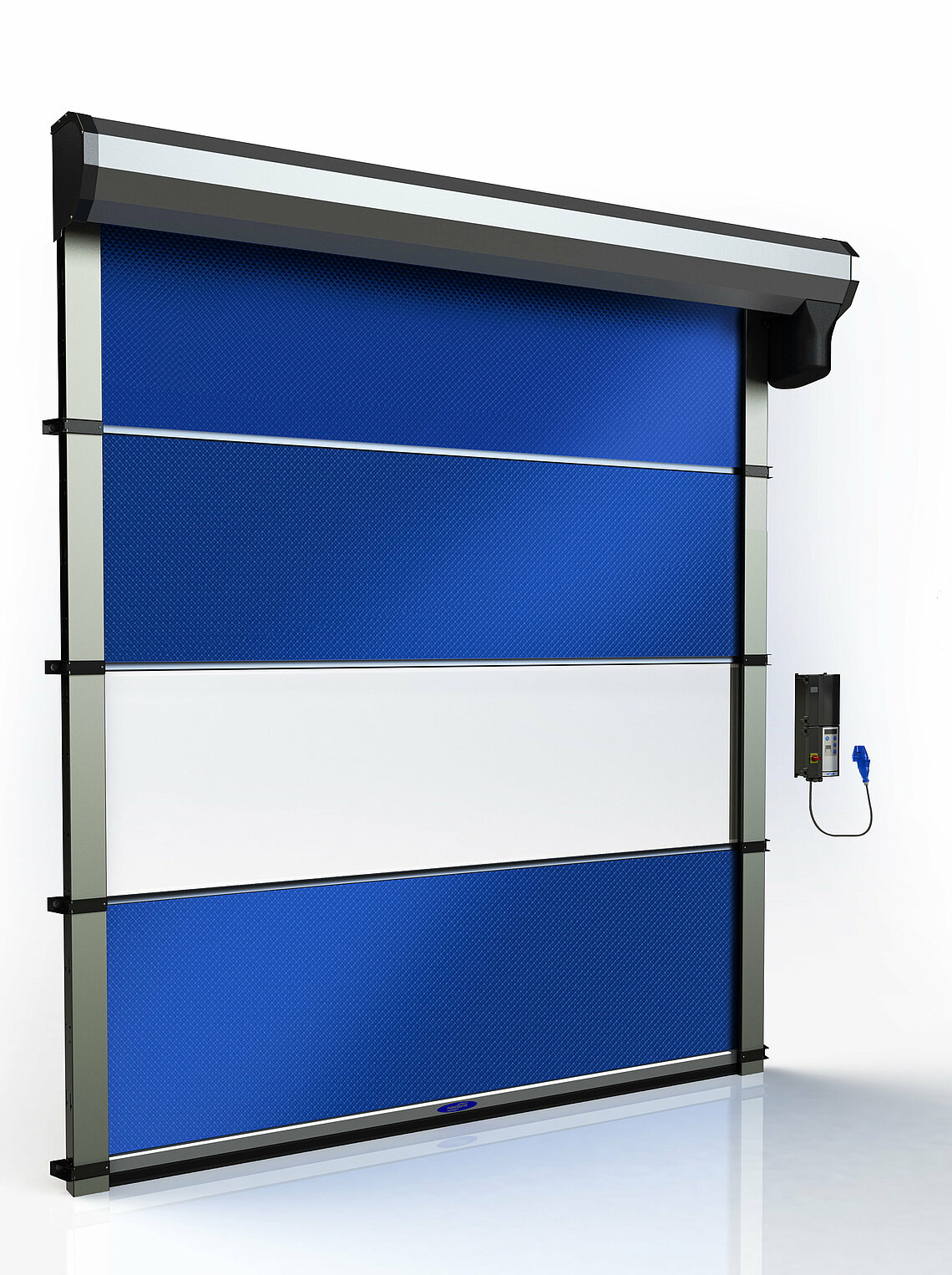

NovoSpeed Flex 2.0 | Hard Edge

Ontwikkeld voor frequent gebruik

De NovoSpeed Flex Hard Edge is een elektrisch aangedreven snelrolpoort voor de detailhandel of voor bedrijfs- en industriële gebouwen. De NovoSpeed Flex combineert een hoge snelheid met een geringe geluidsontwikkeling.

Voordelen in één oogopslag

Ontwikkeld voor frequent gebruik
Voor toepassingen tot 4.000 mm breedte en 5.000 mm hoogte
Max. 20 m²
Poortbladgewicht: 1.400 g/m²
Poortbladdikte: 1,2 mm
Windweerstand: klasse 0
Openingssnelheid: 2 m/s
Sluitsnelheid: 0,5 m/s
Frequentieregeling standaard

Details over de NovoSpeed Flex 2.0 | Hard Edge

Aantrekkelijk, snel en stil

Universeel bruikbaar
De NovoSpeed Flex is een binnenpoort voor universeel gebruik in de industrie. De poort is snel en werkt opvallend stil. Een in de as geïntegreerde aandrijving zorgt ervoor dat aan de zijkant slechts weinig ruimte benodigd is. De geavanceerde besturing is met een frequentieregeling uitgerust en biedt veel functies en aansluitmogelijkheden.

Een bewaakte opening
Een lichtgordijn is tot een hoogte van 2.500 mm standaard inbegrepen. Wanneer de poort open is, detecteert het lichtgordijn zowel stilstaande als bewegende objecten in de opening en wordt het sluiten van de poort verhinderd.

Productkenmerken

Windweerstand: klasse 0
Zelfdragende constructie
100% zelfherstellend in beide richtingen
Een geïntegreerde lichtgordijninstallatie is standaard inbegrepen

De nieuwe generatie van de NovoSpeed Flex is uitgerust met twee trekveren voor de balancering, wat ervoor zorgt dat het vereiste service-interval langer wordt.

Zeer stille, geïntegreerde aandrijving

Optie 1: open-stop-dicht
Optie 2: mechanische noodontgrendeling

Besturing: T100R FU

Kleuren

RAL-kleuren

1023, 2009, 3020, 5002, 7038, 9003, 9004

Technische gegevens

Model	Flex Hard Edge
Binnenpoort	•

T100R FU met frequentieregeling
Openingssnelheid in m/s (ca.)	2
Sluitsnelheid in m/s (ca.)	0,5

Veiligheidsuitrusting volgens EN 13241	•
Windweerstand	klasse 0
Windbestendigheid	5 (29 - 38 km/h)
Windbescherming	blokken

Poortafmetingen
Breedte max. in mm	4.000 mm
Hoogte max. in mm	5.000 mm
Maximale oppervlakte in m²	20

Inbouwmaat
Aandrijfzijde dagbreedte + mm	210
Lagerzijde dagbreedte + mm	210
Hoogte daghoogte + mm	450
Breedte met beschermkap dagbreedte + mm	320
Hoogte met beschermkap daghoogte + mm	500
Diepte met beschermkap uit de wand = mm	420
T100R FU 1,5 kW (IP65)	•

Anticrash-systeem, zelfherstellend	•
Poortconstructie zelfdragend	•
Poortblad (transparante lichtstrook of vensters)	0,8 / 3 mm
Poortblad (gekleurd pvc)	1,2 mm
Aluminium	•
In RAL-kleur verkrijgbaar	•

Aandrijving en besturing
Elektronische eindschakelaar DES	•
Aansluitspanning	1 x 230 V, N, PE
Elektrische zekering	16 A traag
Aansluitspanning (1-fasig) 230 V	•
Besturing met hoofdschakelaar uitschakelbaar	•
Noodstop	•
Bescherming van de vrije opening (detectiecel)	•
Radardetector	•

Noodopening
Contragewicht/veer	- / •
B-rem	•
Mechanische noodopening	•
UPS met FU-besturing, 230 V	•

Potentiaalvrije contacten	2

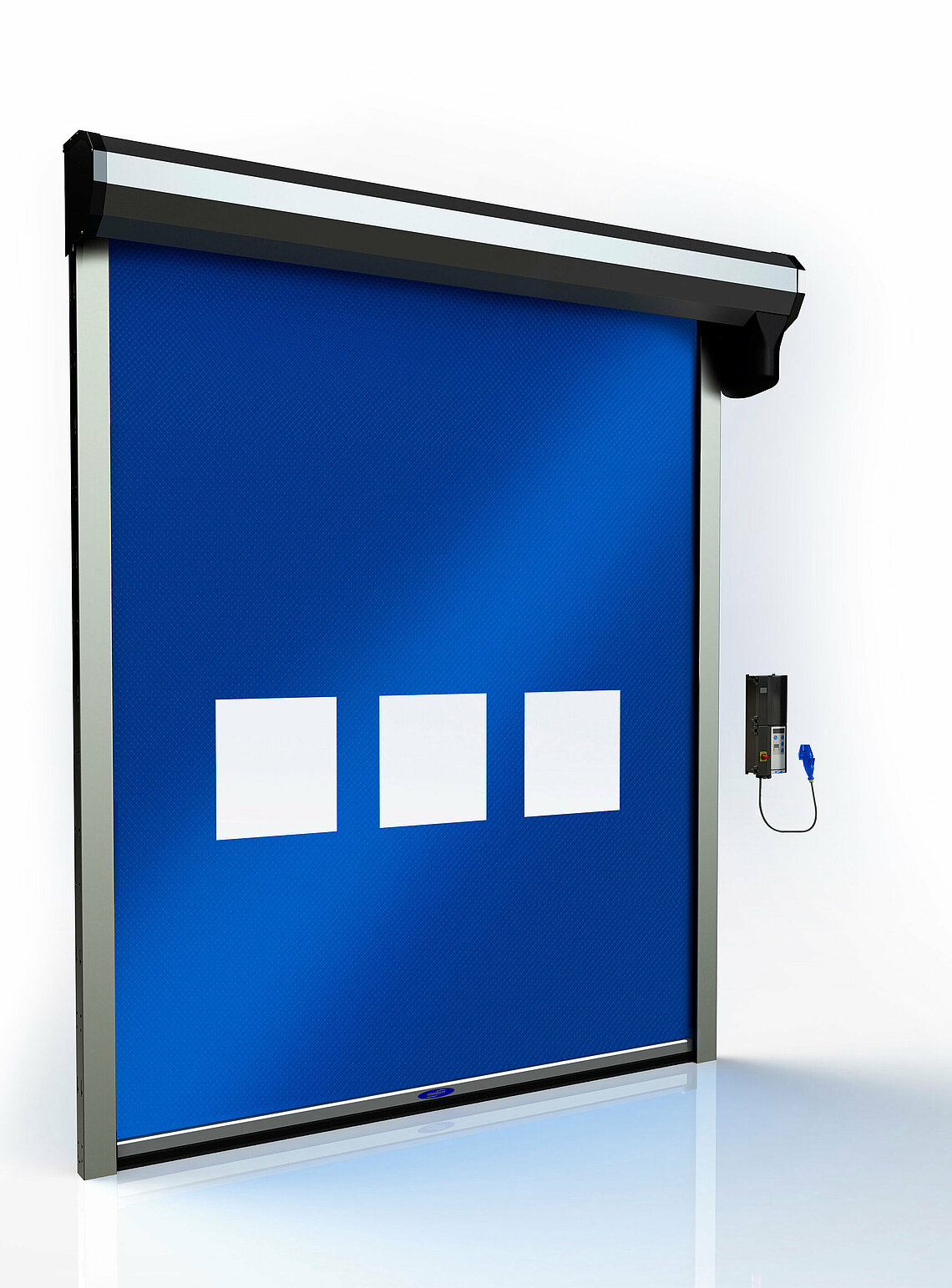

NovoSpeed Flex 2.0 | Flex Edge

Ontwikkeld voor frequent gebruik

De NovoSpeed Flex Flex Edge is een elektrisch aangedreven snelrolpoort voor de detailhandel of voor bedrijfs- en industriële gebouwen. De NovoSpeed Flex combineert een hoge snelheid met een geringe geluidsontwikkeling.

Voordelen in één oogopslag

Ontwikkeld voor frequent gebruik
Voor toepassingen tot 3.500 mm breedte en 5.000 mm hoogte
Max. 17,5 m²
Poortbladgewicht: 1.400 g/m²
Poortbladdikte: 1,2 mm
Windweerstand: klasse 0
Openingssnelheid: 2 m/s
Sluitsnelheid: 0,5 m/s
Frequentieregeling standaard

Details over de NovoSpeed Flex 2.0 | Flex Edge

Wanneer uw goederen breekbaar zijn

Geen schade, wanneer het tot botsingen komt

Zachte, flexibele onderbalk
In relatief lage doorgangen kan bij het sluiten van de poort een contact tussen de onderbalk en de getransporteerde goederen niet altijd worden vermeden. Een harde onderbalk zou hierbij schade kunnen veroorzaken.

De ‘Flex Edge’-onderbalk is buigzaam en zacht en zorgt daardoor voor verhoogde veiligheid. Indien personen of goederen per ongeluk door de ‘Flex Edge’ worden geraakt, leidt dit niet of nauwelijks tot letsel of schade.

De vrije opening van de poort wordt op dezelfde manier bewaakt als bij een poort van het type ‘Hard Edge’.

De volgende opties zijn voor de NovoSpeed Flex Hard Edge / Flex Edge verkrijgbaar:

Optie 1:
verlichte drukschakelaars open-stop-dicht
Optie 2:
mechanische noodontgrendeling
Optie 3:
een automatische noodontgrendeling in het geval van een stroomuitval

Productkenmerken

Windweerstand: klasse 0
Zelfdragende constructie
100% zelfherstellend in beide richtingen
Een geïntegreerde lichtgordijninstallatie is standaard inbegrepen

100% zelfherstellend in beide richtingen

Besturing: T100R FU

Kleuren

RAL-kleuren

1023, 2009, 3020, 5002, 7038, 9003, 9004

Technische gegevens

Model	Flex Flex Edge
Binnenpoort	•

T100R FU met frequentieregeling
Openingssnelheid in m/s (ca.)	2
Sluitsnelheid in m/s (ca.)	0,5

Veiligheidsuitrusting volgens EN 13241	•
Windweerstand	klasse 0
Windbestendigheid	5 (29 - 38 km/h)
Windbescherming	blokken

Poortafmetingen
Breedte max. in mm	3.500 mm
Hoogte max. in mm	5.000 mm
Maximale oppervlakte in m²	17,5

Inbouwmaat
Aandrijfzijde dagbreedte + mm	210
Lagerzijde dagbreedte + mm	210
Hoogte daghoogte + mm	450
Breedte met beschermkap dagbreedte + mm	320
Hoogte met beschermkap daghoogte + mm	450
Diepte met beschermkap uit de wand = mm	420
T100R FU 1,5 kW (IP65)	•

Anticrash-systeem, zelfherstellend	•
Poortconstructie zelfdragend	•
Poortblad (transparante lichtstrook of vensters)	0,8 mm
Poortblad (gekleurd pvc)	1,2 mm
Aluminium	•
In RAL-kleur verkrijgbaar	•

Aandrijving en besturing
Elektronische eindschakelaar DES	•
Aansluitspanning	1 x 230 V, N, PE
Elektrische zekering	16 A traag
Aansluitspanning (1-fasig) 230 V	•
Besturing met hoofdschakelaar uitschakelbaar	•
Noodstop	•
Bescherming van de vrije opening (detectiecel)	•
Radardetector	•

Noodopening
Contragewicht/veer	- / •
B-rem	•
Mechanische noodopening	•
UPS met FU-besturing, 230 V	•

Potentiaalvrije contacten	•

NovoSpeed Basic

Ontwikkeld voor universeel gebruik

De NovoSpeed Basic is het basismodel onder de snellooppoorten voor intensief gebruik. Beproefde technologie garandeert een storingsvrije werking. Alle onderdelen zijn in ieder opzicht stabiel en solide uitgevoerd, om een intensief gebruik mogelijk te maken.

Een goede basis bij intensief gebruik
De NovoSpeed Basic is het basismodel onder de snellooppoorten voor intensief gebruik. In vergelijking met het model Economic is de poort in ieder opzicht stabieler en solider uitgevoerd, om een intensief gebruik mogelijk te maken.

Voordelen in één oogopslag

Ontwikkeld voor universeel gebruik
Voor toepassingen tot 4.000 mm breedte en 5.000 mm hoogte
Max. 17,5 m²
Poortbladgewicht: 1.400 g/m²
Poortbladdikte: 1,2 mm
Windweerstand: klasse 1 (tot 3 x 3 m)
Openingssnelheid: 1 m/s
Openingssnelheid bij frequentieregeling: 1,5 m/s
Sluitsnelheid: 1 m/s
Sluitsnelheid bij frequentieregeling: 0,5 m/s

Details over de NovoSpeed Basic

Een solide instapmodel

Na 15 jaar nog altijd als nieuw!

Enkele van de bijzondere kenmerken zijn:

Geleiding van het poortblad door robuuste looprails van staal met borstelafdichtingen
1,2 mm dik poortblad
Standaard met zichtsectie
De secties zijn verbonden met verstevigingsprofielen van aluminium
Onderbalk van aluminium met een afsluitingsprofiel van rubber

Opties

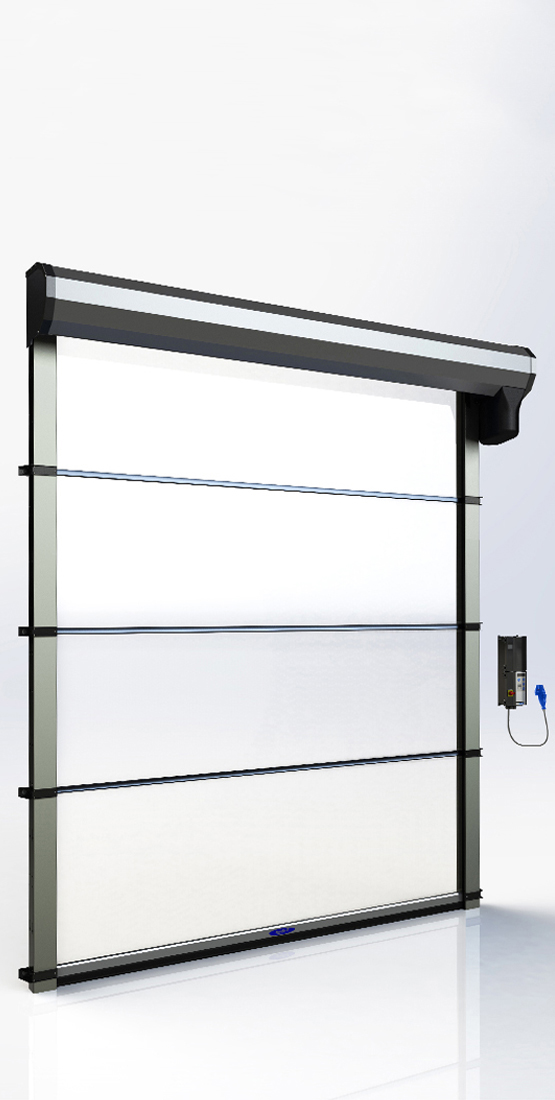

Volledig transparant ‘Full Vision’-poortblad
De onderbalk kan met een ‘Breakaway’-functie worden uitgerust.
Hierdoor kan het poortblad na een botsing, zonder speciaal gereedschap weer in de looprails worden gezet.

Productkenmerken

Windweerstand: klasse 1 (tot 3.000 x 3.000 mm)
Onderbalk met zelftestende sluitkantbeveiliging
Optioneel leverbaar met ‘Breakaway’-veiligheidssysteem

T100R, T100R FU, T100R FU 3 kW

Aluminium verstevigingsprofiel

Kleuren

RAL-kleuren

1023, 2009, 3020, 5002, 7038, 9003, 9004, transparant

Technische gegevens

Model	Basic
Binnenpoort	•

T100R-besturing
Openingssnelheid in m/s (ca.)	1
Sluitsnelheid in m/s (ca.)	1

T100R FU met frequentieregeling
Openingssnelheid in m/s (ca.)	1,5
Sluitsnelheid in m/s (ca.)	0,5

Veiligheidsuitrusting volgens EN 13241	•
Windweerstand	klasse 1 (tot 3 x 3 m)
Windbestendigheid	5 (29 - 38 km/h)
Windbescherming	versteviging/profiel

Poortafmetingen
Breedte max. in mm	3.500 mm
Hoogte max. in mm	5.000 mm
Maximale oppervlakte in m²	20

Inbouwmaat
Aandrijfzijde dagbreedte + mm	310
Lagerzijde dagbreedte + mm	160
Hoogte daghoogte + mm	575
Breedte met beschermkap dagbreedte + mm	355
Hoogte met beschermkap daghoogte + mm	650
Diepte uit de wand = mm	650
Diepte met beschermkap uit de wand = mm	350
T100R-besturing, kunststof kast (IP65)	390
T100R-besturing groot met uitbreiding (IP65)	•
T100R FU 1,5 kW (IP65)	•
T100R FU 3 kW (IP65)	•

Breakaway-systeem handmatige inbedrijfstelling	•
Anticrash-systeem, zelfherstellend	•
Poortblad (transparante lichtstrook of vensters)	0,8 mm
Poortblad (gekleurd pvc)	1,2 / 3 mm
Verzinkt staal	•
Roestvrij staal V2 A, geslepen	•
In RAL-kleur verkrijgbaar	•

Aandrijving en besturing
Elektronische eindschakelaar DES	•
Aansluitspanning	1 x 400 V, N, PE
Elektrische zekering	16 A traag
Aansluitspanning (1-fasig) 230 V	•
Aansluitspanning (1-fasig) 400 V	•
Besturing met hoofdschakelaar uitschakelbaar	•
Noodstop	•
Bescherming van de vrije opening (detectiecel)	•
Radardetector	•
Sluitkantbeveiliging, spiraalkabel	•

Noodopening
Kruk	•
Noodhandketting	•
UPS met FU-besturing, 230 V	•

Potentiaalvrije contacten	2

NovoSpeed Basic | Food

Ontwikkeld voor de voedingsindustrie

Alle onderdelen van de NovoSpeed Basic Food zijn ofwel van roestvrij staal, ofwel van kunststof en dus geschikt voor gebruik in de voedingsindustrie. Er is voldaan aan de hoogste eisen op het gebied van hygiëne en veiligheid. De reiniging wordt vergemakkelijkt door de geïntegreerde verstevigingsprofielen en IP65-besturing.

Hoge eisen
De voedingsindustrie is gekenmerkt door strenge eisen op het gebied van hygiëne en veiligheid. De NovoSpeed Basic is verkrijgbaar in een speciale ‘Food’-versie, die aan deze eisen voldoet. Specifieke kenmerken:

Alle onderdelen van de constructie die eventueel met water in aanraking kunnen komen, zijn ofwel van roestvrij staal/V2A, ofwel van kunststof gemaakt of werden speciaal behandeld.
De poortbladverstevigingen zijn in het poortblad geïntegreerd.
In plaats van borstelafdichtingen worden rubberen afdichtingen gebruikt.

Voordelen in één oogopslag

Ontwikkeld voor de voedingsindustrie
Voor toepassingen tot 4.000 mm breedte en 5.000 mm hoogte
Max. 20 m²
Poortbladgewicht :1.400 g/m²
Poortbladdikte :1,2 mm
Windweerstand: klasse 1 (tot 3.000 x 3.000 mm)
Openingssnelheid :1 m/s
Openingssnelheid bij frequentieregeling :1,5 m/s
Sluitsnelheid :1 m/s
Sluitsnelheid bij frequentieregeling :0,5 m/s

Details over de NovoSpeed Basic | Food

Productkenmerken

Windweerstand: klasse 1 (tot 3.000 x 3.000 mm)
Onderbalk met zelftestende sluitkantbeveiliging
Optioneel leverbaar met ‘Breakaway’-veiligheidssysteem

Opties

Indien de poort met water moet worden gereinigd, kunnen de aandrijving en besturing in IP65 worden uitgevoerd.
Een beschermkap van kunststof of roestvrij staal/V2A.
De onderbalk kan met een ‘Breakaway’-functie worden uitgerust. Hierdoor kan het poortblad na een botsing, zonder speciaal gereedschap weer in de looprails worden gezet.

'Break-Away'-System

Besturingen
T100R, T100R FU, T100R FU 3 kW

Kleuren

RAL-kleuren

1023, 2009, 3020, 5002, 7038, 9003, 9004

Technische gegevens

Model	Basic
Binnenpoort	•

T100R-besturing
Openingssnelheid in m/s (ca.)	1
Sluitsnelheid in m/s (ca.)	1

T100R FU met frequentieregeling
Openingssnelheid in m/s (ca.)	1,5
Sluitsnelheid in m/s (ca.)	0,5

Veiligheidsuitrusting volgens EN 13241	•
Windweerstand	klasse 1 (tot 3 x 3 m)
Windbestendigheid	5 (29 - 38 km/h)
Windbescherming	versteviging/profiel

Poortafmetingen
Breedte max. in mm	3.500 mm
Hoogte max. in mm	5.000 mm
Maximale oppervlakte in m²	20

Inbouwmaat
Aandrijfzijde dagbreedte + mm	310
Lagerzijde dagbreedte + mm	160
Hoogte daghoogte + mm	575
Breedte met beschermkap dagbreedte + mm	355
Hoogte met beschermkap daghoogte + mm	650
Diepte uit de wand = mm	650
Diepte met beschermkap uit de wand = mm	350
T100R-besturing, kunststof kast (IP65)	390
T100R-besturing groot met uitbreiding (IP65)	•
T100R FU 1,5 kW (IP65)	•
T100R FU 3 kW (IP65)	•

Breakaway-systeem handmatige inbedrijfstelling	•
Anticrash-systeem, zelfherstellend	•
Poortblad (transparante lichtstrook of vensters)	0,8 mm
Poortblad (gekleurd pvc)	1,2 / 3 mm
Verzinkt staal	•
Roestvrij staal V2 A, geslepen	•
In RAL-kleur verkrijgbaar	•

Aandrijving en besturing
Elektronische eindschakelaar DES	•
Aansluitspanning	1 x 400 V, N, PE
Elektrische zekering	16 A traag
Aansluitspanning (1-fasig) 230 V	•
Aansluitspanning (1-fasig) 400 V	•
Besturing met hoofdschakelaar uitschakelbaar	•
Noodstop	•
Bescherming van de vrije opening (detectiecel)	•
Radardetector	•
Sluitkantbeveiliging, spiraalkabel	•

Noodopening
Kruk	•
Noodhandketting	•
UPS met FU-besturing, 230 V	•

Potentiaalvrije contacten	2

NovoSpeed Economic

Ontwikkeld voor gebruik in alle mogelijke situaties

De NovoSpeed Economic is een kwalitatief hoogwaardige, elektrisch aangedreven snelrolpoort met een goede prijs-kwaliteitsverhouding.

Het ideale ‘instapmodel’
De NovoSpeed Economic is een goede oplossing voor kleinere openingen tot 9 m² en voor normaal gebruik. Ideaal geschikt als doorgang voor personen en goederen.

Voordelen in één oogopslag

Ontwikkeld voor gebruik in alle mogelijke situaties
Voor toepassingen tot 3.000 mm breedte en 3.500 mm hoogte
Max. 9 m²
Poortbladgewicht: 650 g/m²
Poortbladdikte: 0,7 mm
Windweerstand: klasse 0
Openingssnelheid: 1 m/s
Openingssnelheid bij frequentieregeling: 1,5 m/s
Sluitsnelheid: 1 m/s
Sluitsnelheid bij frequentieregeling: 0,5 m/s

Details over de NovoSpeed Economic

Wanneer de kosten doorslaggevend zijn

Enkele van de bijzondere kenmerken zijn:

Het poortblad bestaat uit horizontale secties van polyesterversterkte kunststof en een transparante zichtsectie
De secties zijn door verstevigingsprofielen van aluminium met elkaar verbonden, waardoor een sectie eenvoudig en snel kan worden vervangen
Aluminium onderbalk met afsluitingsprofiel van rubber
U-vormige zijgeleiding van staal met borstelafdichting

Opties

Leverbaar met ‘Flex Edge’-onderbalk

Productkenmerken

Windweerstand: klasse 0
Veiligheidsfotocel in de poortopening geïntegreerd
Geschikt voor kleine openingen in binnenruimtes en voor lichte windbelastingen

Aluminium verstevigingsprofiel

‘Flex Edge’-onderbalk

Besturingen: T100R, T100R FU

Kleuren

RAL-kleuren

1003, 2009, 3020, 5005, 7038, 9003, 9004

Technische gegevens

Model	Economic
Binnenpoort	•

T100R-besturing
Openingssnelheid in m/s (ca.)	1
Sluitsnelheid in m/s (ca.)	1

T100R FU met frequentieregeling
Openingssnelheid in m/s (ca.)	1,5
Sluitsnelheid in m/s (ca.)	0,5


Veiligheidsuitrusting volgens EN 13241	•
Windweerstand	klasse 0
Windbestendigheid	3 (12 - 19 km/h)
Windbescherming	versteviging/profiel

Poortafmetingen
Breedte max. in mm	3.000 mm
Hoogte max. in mm	3.500 mm
Maximale oppervlakte in m²	9

Inbouwmaten
Aandrijfzijde dagbreedte + mm	290
Lagerzijde dagbreedte + mm	160
Hoogte daghoogte + mm	475
Breedte met beschermkap dagbreedte + mm	355
Hoogte met beschermkap daghoogte + mm	550
Diepte uit de wand = mm	355
Diepte met beschermkap uit de wand = mm	390
T100R-besturing, kunststof kast (IP65)	•
T100R-besturing groot met uitbreiding (IP65)	•
T100R FU 1,5 kW (IP65)	•

Breakaway-systeem handmatige inbedrijfstelling	•
Poortblad (transparante lichtstrook of vensters)	0,8 mm
Poortblad (gekleurd pvc)	0,7 mm
Verzinkt staal	• / -
Roestvrij staal V2 A, geslepen	- / •
In RAL-kleur verkrijgbaar	• / -

Aandrijving en besturing
Elektronische eindschakelaar DES	•
Aansluitspanning	1 x 400 V, N, PE
Elektrische zekering	16 A traag
Aansluitspanning (1-fasig) 230 V	•
Aansluitspanning (1-fasig) 400 V	•
Besturing met hoofdschakelaar uitschakelbaar	•
Bescherming van de vrije opening (fotocel/randbeveiliging)	• / -
Bescherming van de vrije opening (detectiecel)	•
Radardetector	•

Noodopening
Kruk	•
Noodhandketting	•
Mechanische noodopening	•
UPS met FU-besturing, 230 V	•

Potentiaalvrije contacten	2

NovoSpeed Economic | Food

Ontwikkeld voor de voedingsindustrie

De NovoSpeed Economic Food is een voordelige snelrolpoort met elektrische aandrijving, voor toepassing in hygiënische ruimtes.

Strenge eisen
In de voedingsindustrie worden dikwijls extreem hoge eisen gesteld op het gebied van hygiëne en veiligheid. De NovoSpeed Economic Food is ontwikkeld voor gebruik in dergelijke omstandigheden.

Voordelen in één oogopslag

Ontwikkeld voor de voedingsindustrie
Voor toepassingen tot 3.000 mm breedte en 3.500 mm hoogte
Max. 9 m²
Poortbladgewicht: 650 g/m²
Poortbladdikte: 0,7 mm
Windweerstand :klasse 0
Openingssnelheid: 1 m/s
Openingssnelheid bij frequentieregeling: 1,5 m/s
Sluitsnelheid: 1 m/s
Sluitsnelheid bij frequentieregeling: 0,5 m/s

Details over de NovoSpeed Economic | Food

Wanneer hygiëne een belangrijke rol speelt

Enkele van de bijzondere kenmerken zijn:

Alle onderdelen van de constructie die eventueel met water in aanraking kunnen komen, zijn ofwel van roestvrij staal/V2A, ofwel van kunststof gemaakt of werden speciaal behandeld.
De poortbladverstevigingen zijn in het poortblad geïntegreerd.
Een beschermkap van kunststof of roestvrij staal/V2A is optioneel leverbaar.
In plaats van borstelafdichtingen worden in de looprails rubberen afdichtingen gebruikt.

Opties

Leverbaar met een ‘Flex Edge’-onderbalk

Productkenmerken

Windweerstand: klasse 0
Veiligheidsfotocel in de poortopening geïntegreerd
Geschikt voor kleine openingen in binnenruimtes en voor lichte windbelastingen

Geïntegreerde poortbladversteviging

Besturingen: T100R, T100R FU

Kleuren

RAL-kleuren

1003, 2009, 3020, 5005, 7038, 9003, 9004

Technische gegevens

Model	Economic
Binnenpoort	•

T100R-besturing
Openingssnelheid in m/s (ca.)	1
Sluitsnelheid in m/s (ca.)	1

T100R FU met frequentieregeling
Openingssnelheid in m/s (ca.)	1,5
Sluitsnelheid in m/s (ca.)	0,5


Veiligheidsuitrusting volgens EN 13241	•
Windweerstand	klasse 0
Windbestendigheid	3 (12 - 19 km/h)
Windbescherming	versteviging/profiel

Poortafmetingen
Breedte max. in mm	3.000 mm
Hoogte max. in mm	3.500 mm
Maximale oppervlakte in m²	9

Inbouwmaten
Aandrijfzijde dagbreedte + mm	290
Lagerzijde dagbreedte + mm	160
Hoogte daghoogte + mm	475
Breedte met beschermkap dagbreedte + mm	355
Hoogte met beschermkap daghoogte + mm	550
Diepte uit de wand = mm	355
Diepte met beschermkap uit de wand = mm	390
T100R-besturing, kunststof kast (IP65)	•
T100R-besturing groot met uitbreiding (IP65)	•
T100R FU 1,5 kW (IP65)	•

Breakaway-systeem handmatige inbedrijfstelling	•
Poortblad (transparante lichtstrook of vensters)	0,8 mm
Poortblad (gekleurd pvc)	0,7 mm
Verzinkt staal	• / -
Roestvrij staal V2 A, geslepen	- / •
In RAL-kleur verkrijgbaar	• / -

Aandrijving en besturing
Elektronische eindschakelaar DES	•
Aansluitspanning	1 x 400 V, N, PE
Elektrische zekering	16 A traag
Aansluitspanning (1-fasig) 230 V	•
Aansluitspanning (1-fasig) 400 V	•
Besturing met hoofdschakelaar uitschakelbaar	•
Bescherming van de vrije opening (fotocel/randbeveiliging)	• / -
Bescherming van de vrije opening (detectiecel)	•
Radardetector	•

Noodopening
Kruk	•
Noodhandketting	•
Mechanische noodopening	•
UPS met FU-besturing, 230 V	•

Potentiaalvrije contacten	2

NovoSpeed Polara

Ontwikkeld voor gebruik in vriesruimtes

De NovoSpeed Polara biedt een doeltreffende afdichting in koel- en vrieshuizen. De looprails, schakelkast en veiligheidsfotocel worden verwarmd. De poort gaat om de 15 minuten automatisch open, om bevriezing te voorkomen.

Hygiëne bij lage temperaturen
Net zoals de NovoSpeed Economic en NovoSpeed Basic is ook de NovoSpeed Polara als NovoSpeed Polara Food verkrijgbaar. Deze versie werd ontworpen voor gebruik in de voedingsindustrie, waar strenge hygiëne- en veiligheidseisen gelden.

Voordelen in één oogopslag

Ontwikkeld voor gebruik in vriesruimtes
Voor toepassingen tot 3.500 mm breedte en 5.000 mm hoogte
Max. 17,5 m²
Poortbladgewicht: 650 g/m²
Poortbladdikte: 0,7 mm
Windweerstand: klasse 0
Openingssnelheid: 1 m/s
Openingssnelheid bij frequentieregeling: 1,5 m/s
Sluitsnelheid: 1 m/s
Sluitsnelheid bij frequentieregeling: 0,5 m/s

Details over de NovoSpeed Polara

Productkenmerken

Windweerstand: klasse 0
Veiligheidsfotocel in de poortopening geïntegreerd
Bruikbaar tot -30 °C
Twee radars voor de detectie van ijs op het poortblad

Bijzonderheden

Verwarmde looprails
Verwarmde aandrijving
Verwarmde fotocellen
Rubberen afdichtingen in plaats van borstelafdichtingen in de zijgeleiding
Aandrijf- en besturingsunit IP65

Verwarmde besturingsunit

Kleuren

RAL-kleuren

1003, 2009, 3020, 5005, 7038, 9003, 9004

Technische gegevens

Model	Polara
Binnenpoort	•

T100R-besturing
Openingssnelheid in m/s (ca.)	1
Sluitsnelheid in m/s (ca.)	1

T100R FU met frequentieregeling
Openingssnelheid in m/s (ca.)	1,5
Sluitsnelheid in m/s (ca.)	0,5


Veiligheidsuitrusting volgens EN 13241	•
Windweerstand	klasse 0
Windbestendigheid	3 (12 - 19 km/h)
Windbescherming	versteviging/profiel

Poortafmetingen
Breedte max. in mm	3.500 mm
Hoogte max. in mm	5.000 mm
Maximale oppervlakte in m²	17,5

Inbouwmaten
Aandrijfzijde dagbreedte + mm	290
Lagerzijde dagbreedte + mm	160
Hoogte daghoogte + mm	850
Diepte uit de wand = mm	350
T100R-besturing, kunststof kast (IP65)	SMD*
T100R-besturing groot met uitbreiding (IP65)	* buiten vriescel
T100R FU 1,5 kW (IP65)	•*

Breakaway-systeem handmatige inbedrijfstelling	•
Poortblad (transparante lichtstrook of vensters)	0,8 mm
Poortblad (gekleurd pvc)	1,2 mm
Roestvrij staal V2 A, geslepen	•
In RAL-kleur verkrijgbaar	• / -

Aandrijving en besturing
Besturing via magneetschakelaar	•
Aansluitspanning	3 x 400 V, N, PE
Elektrische zekering	16 A traag
Aansluitspanning (1-fasig) 230 V	•
Aansluitspanning (1-fasig) 400 V	•
Besturing met hoofdschakelaar uitschakelbaar	•
Bescherming van de vrije opening (detectiecel)	-
Radardetector	•

Noodopening
Kruk	•

Potentiaalvrije contacten	2

NovoSpeed Heavy | Indoor

Ontwikkeld als grote, frequent gebruikte poort

De NovoSpeed Heavy Indoor is een elektrisch aangedreven snelrolpoort die speciaal voor binnenruimtes in industriële gebouwen werd ontwikkeld.

Het werkbeest voor grotere openingen
De NovoSpeed Heavy Indoor werd speciaal ontwikkeld voor grotere openingen tot 36 m² in binnenruimtes. Alle onderdelen van de constructie en het poortblad zijn daarom bijzonder stabiel uitgevoerd. Door over- en onderdruk kunnen aanzienlijke krachten op het poortblad inwerken. Met het 1,2 mm dikke poortblad en de verstevigingsprofielen van aluminium is de poort bestand tegen een winddruk van maximaal 5 beaufort.

Voordelen in één oogopslag

Ontwikkeld als grote, frequent gebruikte poort
Voor toepassingen tot 6.000 mm breedte en 6.000 mm hoogte
Max. 36 m²
Poortbladgewicht: 1.400 g/m²
Poortbladdikte: 1,2 mm
Windweerstand: klasse 0
Openingssnelheid: 1 m/s
Openingssnelheid bij frequentieregeling: 1,5 m/s
Sluitsnelheid: 1 m/s
Sluitsnelheid bij frequentieregeling: 0,5 m/s

Details over de NovoSpeed Heavy | Indoor

Productkenmerken

Windweerstand: klasse 0
Veiligheidsfotocel in de poortopening geïntegreerd
Volledig transparant ‘Full Vision’-poortblad optioneel verkrijgbaar

Enkele van de bijzondere kenmerken zijn:

Bijzonder zware looprails van afgekant plaatstaal met borstels voor de geleiding van het poortblad
Een onderbalk met zelftestende sluitkantbeveiliging en eindstukken van gegoten aluminium is standaard inbegrepen
Een onderbalk met het unieke ‘Breakaway’-systeem, dat ervoor zorgt dat het poortblad na een botsing, zonder schade en speciaal gereedschap, weer in de looprails kan worden getrokken, is optioneel verkrijgbaar

Wanneer de poort tegen een stoot moet kunnen

Besturingen
T100R, T100R FU, T100R FU 3 kW

Kleuren

RAL-Töne:

1023, 2009, 3020, 5002, 7038, 9004, 9004, 9003, transparant

Technische gegevens

Model	Heavy Indoor
Binnenpoort	•

T100R-besturing
Openingssnelheid in m/s (ca.)	1
Sluitsnelheid in m/s (ca.)	1

T100R FU met frequentieregeling
Openingssnelheid in m/s (ca.)	1,5
Sluitsnelheid in m/s (ca.)	0,5


Veiligheidsuitrusting volgens EN 13241	•
Windweerstand	klasse 0
Windbestendigheid	5 (29 - 38 km/h)
Windbescherming	versteviging/profiel

Poortafmetingen
Breedte max. in mm	6.000 mm
Hoogte max. in mm	6.000 mm
Maximale oppervlakte in m²	36

Inbouwmaten
Aandrijfzijde dagbreedte + mm	470
Lagerzijde dagbreedte + mm	275
Hoogte daghoogte + mm	710
Breedte met beschermkap dagbreedte + mm	775
Hoogte met beschermkap daghoogte + mm	750
Diepte uit de wand = mm	400
Diepte met beschermkap uit de wand = mm	400
T100R-besturing, kunststof kast (IP65)	•
T100R-besturing groot met uitbreiding (IP65)	•
T100R FU 1,5 kW (IP65)	•
T100R FU 3 kW (IP65)	•

Breakaway-systeem handmatige inbedrijfstelling	•
Poortblad (transparante lichtstrook of vensters)	0,8 mm
Poortblad (gekleurd pvc)	1,2 / 3 mm
Verzinkt staal	•
In RAL-kleur verkrijgbaar	• / -

Aandrijving en besturing
Elektronische eindschakelaar DES	•
Aansluitspanning	3 x 400 V, N, PE
Elektrische zekering	16 A traag
Aansluitspanning (1-fasig) 230 V	•
Aansluitspanning (1-fasig) 400 V	•
Besturing met hoofdschakelaar uitschakelbaar	•
Noodstop	•
Bescherming van de vrije opening (fotocel + randbeveiliging)	•
Bescherming van de vrije opening (detectiecel)	•
Radardetector	•
Sluitkantbeveiliging, spiraalkabel	•

Noodopening
Kruk	•
Noodhandketting	•
UPS met FU-besturing, 230 V	•

Potentiaalvrije contacten	2

Producten maat en besturingen van snelroldeuren voor binnengebruik

Producten op maat, besturingen en toebehoren

Producten op maat

Besturingen en toebehoren

Interesse?

Offerte aanvraag

Referentie's

Meer
