De NovoFold is een betrouwbare vouwdeur voor in de buitengevel: alle componenten zijn zeer stabiel en robuust uitgevoerd, zodat een lange levensduur tegen zeer geringe onderhoudskosten kan worden gerealiseerd. De NovoFold levert veel voordelen in een logistieke workflow. De efficiente werking en hoge stabiliteit garanderen een constante energiebesparing, tochtwering en klimaatbeheersing.

:

Vouwdeur NovoFold

Vouwdeur met lange levensduur bij zeer weinig onderhoud

Technische gegevens (mm)

VouwdeurNovoFold
max. oppervlak (B x H)36 m²
max. breedte (B)6.000 mm
max. hoogte (H)6.000 mm
windbelastingMin. kl. 3 / 13 Bft
zijruimte t.p.v. zijgeleidingsprofielen220 mm
zijruimte niet aangedreven zijde (walshoogte)220 mm
zijruimte t.p.v. de aandrijving520 mm
zijruimte t.p.v. de aandrijving t.b.v. inbouw650 mm
bovenruimte1.070 mm
Prestaties
bij besturing zonder frequentieregeling (standaard):
max. openingssnelheid0,9 m/s
max. sluitsnelheid0,9 m/s
bij besturing met frequentieregeling (tot 5000 x 5000 mm):
max. openingssnelheid1,1 m/s*
max. sluitsnelheid0,5 m/s

Productkenmerken

  • max. oppervlak (BxH) = 36 m²
  • max. breedte (B) = 6.000 mm, max. hoogte (H) = 6.000 mm
  • windbelasting minimaal klasse 3 volgens EN 12424, windbestendig tot max. 13 Beaufort. Hogere windbelasting op aanvraag
  • openingssnelheid met frequentieregeling ca. 1,1 m/s*, sluitsnelheid 0,5 m/s
  • 900 gr/m2 klasse M2 deurblad in 9 standaardkleuren verkrijgbaar
  • standaard geleverd met gelakte kolommen, optioneel met lichtgordijn
  • ontwikkeld als zeer onderhoudsvrije buitendeur voor doorgangen met een hoge windbelasting
  • voldoet aan EN 13241

:

Samenstelling, opbouw

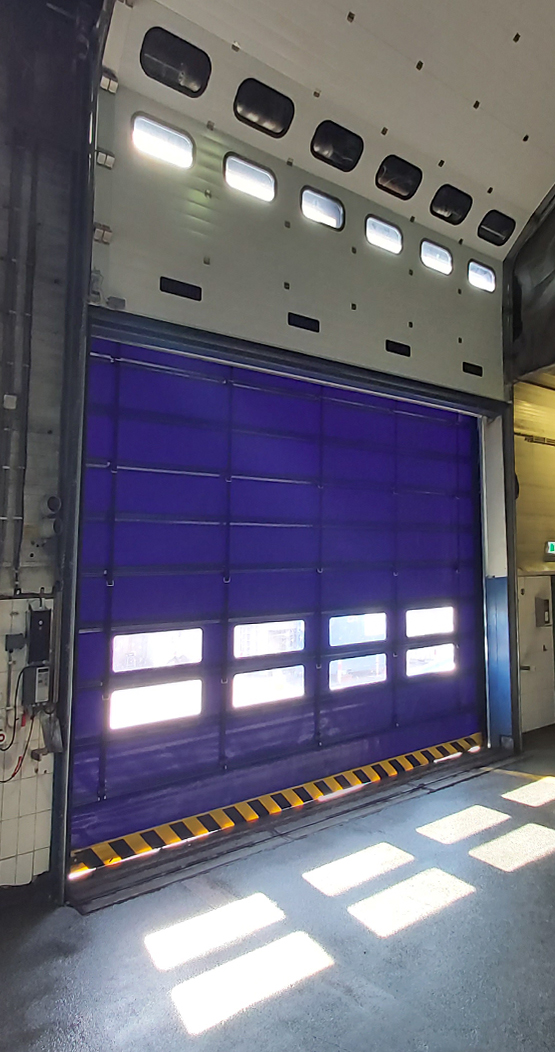

De NovoFold vouwdeur is een elektrisch aangedreven vouwdeur
zonder balansveren. Het deurblad is opgebouwd uit horizontale
secties van zeer slijtvast kunststof, die zijn voorzien van verstevigingsprofielen
en stevige riemen. Deze riemen trekken de secties omhoog
zodat het deurblad wordt opgevouwd tot een compact pakket boven
de deur opening. Het deurblad kan worden uitgerust met diverse
soorten vensters. De onderzijde van het deurblad heeft een stabiele
HardEdge onderbalk met flexibele afdichting en opto sensoren.
Stabiele kolommen zorgen voor de geleiding van het deurblad. De
kolommen vormen één geheel met de lagerplaten en de latei kap,
waar de wals en de aandrijving aan worden gemonteerd.

Materialen
De kolommen zijn samengesteld uit gezette profielen van sendzimir
verzinkt staal. De horizontale wals is van staal. De HardEdge onderbalk
is van aluminium. Het deurblad bestaat uit 900 gr/m2 klasse 2
kunststofdoek met een polyester versterkingsinlage.

Kleuren
Het deurblad is verkrijgbaar in 9 standaardkleuren. De kolommen
worden standaard geleverd met een grijze poedercoating in RAL 7011,
maar kunnen optioneel in elke gewenste RAL-kleur worden geleverd.1

Aandrijving
De aandrijving bestaat uit een elektromotor met reductor die aan de
voorzijde of naar keuze aan de zijkant wordt bevestigd. De wals wordt
rechtstreeks aangedreven. Aandrijfzijde naar keuze rechts of links.
Technische gegevens elektromotoren
• netspanning zonder frequentieregelaar .......................3N~400V/50Hz/16A
• netspanning met frequentieregelaar ......................LNPE~230V/50Hz/16AT
• beschermingsgraad .................................................................................................IP65
• opgenomen vermogen ........................................................max. 4 kW Beveiliging
• bij stroomuitval kan de deur handmatig worden geopend
• standaard geleverd met veiligheidsfotocel en opto-sensoren


Bouwkundige voorzieningen en aansluiting
• een vlak montagekader en de benodigde inbouwruimte is vereist
• kijk voor de exacte inbouwmaten op het Technisch Toevoegblad
• bij de standaard besturing: een wandcontactdoos op max. 500 mm
van de besturing (CEE-form rood, 3N~400V/50Hz/16A)
• bij besturing met frequentieregelaar: een wandcontactdoos
op max. 500 mm van de besturing (CEE-form blauw 1 x 230V of
CEE-form rood 3N~400V, afgezekerd traag 16 A met een aardlekschakelaar
van minimaal 300 mA)
• de besturing wordt standaard op ca. 1.500 mm hoogte van de
vloer aan de aandrijfzijde geplaatst
• met de standaard CEE-stekker voldoet de besturing aan IP54


Besturing / bediening
De deur wordt geleverd met een op-stop-neer op de besturing.
Het besturingssysteem regelt een veelheid aan functies, zoals:
• regelbare openstandtijd of zg. ‘dodemansbediening’
• LED-indicatie voor controle van de diverse functies
• keuze voor permanent open of permanent dicht
• service- en bedrijfsstand

Afhankelijk van de grootte en toepassing van de
deur kunt u kiezen uit twee soorten besturing:

• GFA TS971
• GFA TS981

Bedieningsvormen die op de besturing
kunnen worden aangesloten:

• drukknop, trekschakelaar,
sleutelschakelaar, fotocel,
radar, inductielusdetectie
of afstandsbediening
(ook meerkanaals)

Opties

      Besturing en bediening
• besturing met frequentieregeling (tot max. 5000 x 5000 mm)
• alle bedieningsvormen zijn tegen meerprijs verkrijgbaar
• besturing direct bedraad (besturing IP65)
• hoofdschakelaar direct bedraad op de besturingskast (IP65)
• wederzijdse blokkering of sluisbesturing i.c.m. een andere deur

      Beveiliging
• optioneel lichtgordijn beveiliging tot een hoogte van 2.500 mm
• Condor bewegings- / aanwezigheidssensor aan voor of achterzijde
van de deur als extra dagmaatbeveiliging (TS981 besturing vereist)
• Falcon radarbewegingsmelder als extra dagmaatbeveiliging
(TS981 besturing vereist)
• aansluiting van verkeerslichten (rood/groen of rood en groen)
• waarschuwingslicht (oranje of rood)

      Uitvoering
• NovoFold tot 7.000 x 6.800 mm b x h op aanvraag leverbaar
• vensters (1.080 x 360 mm) van transparant kunststof
• Kolommen en afdekkappen in RAL-kleur naar keuze

:

:
